Beratung
Technische Scheibenauswahl nach Maschinentyp, Drehzahl, Belastung und Norm.
Maschinenschutzscheiben nach ISO 23125 · 16090-1 · 16089
Technische Beratung, Herstellung und Überwachung – für Werkzeugmaschinen vom Einzelplatz bis zur Serienfertigung.
Leistungen
Von der ersten technischen Beratung bis zur dokumentierten Überwachung im Betrieb – jede Maschinenschutzscheibe entsteht in einem durchgängigen Prozess bei Top Seal.
Technische Scheibenauswahl nach Maschinentyp, Drehzahl, Belastung und Norm.
Aufmaß vor Ort oder remote, passgenauer Zuschnitt auf µm-Genauigkeit.
Eigene Produktion in Friedrichshafen, Einzel- und Serienfertigung.
Direktlieferung für Erstausrüster (OEM), Betreiber und Servicedienstleister.
Austauschintervall-Dokumentation, Prüfbescheinigungen, BetrSichV-konform.
Online-Konfigurator
Sie kennen Ihre Maschine und die Maße der Scheibe? Dann brauchen Sie keine Anfrage per E-Mail. Der Konfigurator ermittelt die normkonforme PC-Dicke, zeigt den Listenpreis aus unserem System und nimmt die Bestellung direkt an.
Maschinentyp, Spannzeug und Drehzahl eingeben. Daraus folgt die Norm (ISO 23125, 16090-1 oder 16089).
Widerstandsklasse und Mindest-PC-Dicke werden nach dem Rechenverfahren der Norm ermittelt.
Scheibentyp, Geometrie, Bohrungen und Stückzahl wählen. Der Listenpreis kommt live aus unserem ERP.
Adresse, Versand und Zahlungsart eintragen, optional Zeichnung anhängen. Wir prüfen jede Bestellung vor der Auftragsbestätigung.
Produkte
Jede Anwendung stellt eigene Anforderungen an Rückhaltevermögen, Spanschutz und Beständigkeit gegen Kühlschmierstoff. Unsere fünf Produktlinien decken das gesamte Spektrum ab – von der vollwertigen Verbundscheibe bis zur Basisscheibe für den Trockenlauf.
| Produkt | Aufbau | KSS-Schutz | Spanschutz | Glaslage | Intervall | Typische Anwendung | |
|---|---|---|---|---|---|---|---|

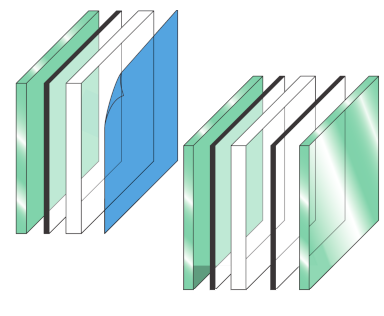

| SafetyGlass PU | Glas + 2 mm PU-Kleber + PC + 100 µm Folie + Alu-Band | ✓ | ✓ | ✓ | 8 Jahre | KSS + Späne, glasklare Optik, gebundene Splitter | Details → |
| SafetyGlass LZR | Glas + Luftspalt + PC + 100 µm Folie + Alu-Band | ✓ | ✓ | ✓ | 8 Jahre | KSS + Späne, leichter und ca. 20 % günstiger | Details → |
| SafetyPoly | PC + Luftspalt + PC + 100 µm Folie + Alu-Band | ✓ (Folie) | – | – | 5 Jahre | KSS + Späne bei gelegentlichem Bruchrisiko | Details → |

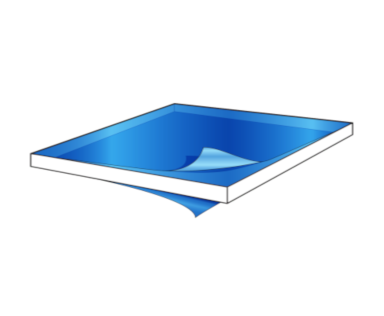

| SafetyFilm | PC + beidseitige 100 µm Folie + Alu-Band | ✓ (Folie) | – | – | 5 Jahre | KSS ohne Spanflug | Details → |
| SafetyBasic | Reines PC | – | – | – | 2 Jahre | Trockenbearbeitung ohne Spanflug | Details → |
Normen & Standards
Maschinenschutzscheiben sind trennende Schutzeinrichtungen im Sinne der EU-Maschinenrichtlinie 2006/42/EG (Anhang I, Abschnitt 1.4). Als sicherheitsrelevante Bauteile müssen sie Bediener zuverlässig vor Spänen, Kühlschmierstoff und berstenden Werkzeugen schützen. Die konkreten Anforderungen – Widerstandsklasse, Mindestdicke des Polycarbonats und Prüfintervall – sind in den harmonisierten Typ-C-Normen ISO 23125, ISO 16090-1 und ISO 16089 festgelegt. Wir fertigen ausschließlich normkonform.
Drehmaschinen
Definiert die Widerstandsklassen A1 bis C3 und die zugehörigen Mindestdicken des Polycarbonats in Abhängigkeit von der Aufprallenergie.
Fräsmaschinen & Bearbeitungszentren
Sicherheitsanforderungen an Schutzeinrichtungen und Sichtfenster von Fräsmaschinen und Bearbeitungszentren.
Schleifmaschinen
Eigenes Berechnungsverfahren für die Auslegung der Schutzscheiben an stationären Schleifmaschinen.
ISO 9001 zertifiziert
Unser Qualitätsmanagement ist nach DIN EN ISO 9001:2015 zertifiziert – mit nachvollziehbaren Prozessen und lückenloser Dokumentation. Darüber hinaus berücksichtigen wir die Anforderungen der Betriebssicherheitsverordnung (BetrSichV) sowie die Empfehlungen der DGUV (FBHM-040) zur Prüfung und zum Austausch von Schutzscheiben.
Zertifikat Nr. K-0225860 · Kiwa International Cert GmbH (DAkkS akkreditiert) · Gültig bis 14.10.2028 · Zertifikat ansehen (PDF)
Tool
Widerstandsklassen-Rechner
Klasse A1–C3 automatisch berechnen — nach ISO 23125, Eingabe: Drehzahl, Durchmesser, Masse
Rechner öffnen →Kunden
Vom Erstausrüster bis zum Servicedienstleister – wir liefern normkonforme Schutzscheiben für jede Rolle entlang des Maschinenlebenszyklus.
Erstausrüstung nach Kundenspezifikation und Norm.
Austausch bestehender Scheiben, alle Marken, mit Dokumentation.
Schnelle Lieferung, normkonforme Bescheinigungen.
Präzise Einzelanfertigungen für individuelle Geometrien.
Referenzen
Von mittelständischen Zerspanungsbetrieben bis zu Großkonzernen – Top Seal beliefert Kunden in ganz Deutschland und vereinzelt in Österreich.
Aus Diskretionsgründen nennen wir nur einen Teil unserer Referenzkunden. Weitere Referenzen auf Anfrage.
Wartung & Recht
Polycarbonat altert – durch Kühlschmierstoff, UV-Licht und mechanische Belastung sinkt das Rückhaltevermögen. Wer Austauschintervalle einhält und dokumentiert, erfüllt seine Betreiberpflichten und vermeidet Haftungsrisiken.
Nach BetrSichV §10 sind Arbeitsmittel und ihre Schutzeinrichtungen regelmäßig zu prüfen und instand zu halten. Top Seal unterstützt Sie dabei: Wir stellen Prüfbescheinigungen und eine Austauschintervall-Dokumentation aus, mit der Sie den ordnungsgemäßen Zustand Ihrer Schutzscheiben jederzeit nachweisen können.
| Produkt | Intervall | Rechtsgrundlage |
|---|---|---|
| SafetyGlass PU | 8 Jahre | BetrSichV §10, ISO 23125 / 16090-1 / 16089 |
| SafetyGlass LZR | 8 Jahre | BetrSichV §10, ISO 23125 / 16090-1 / 16089 |
| SafetyPoly | 5 Jahre | BetrSichV §10, DGUV FBHM-040 |
| SafetyFilm | 5 Jahre | BetrSichV §10, DGUV FBHM-040 |
| SafetyBasic | 2 Jahre | BetrSichV §10, DGUV FBHM-040 |
FAQ
Antworten auf die wichtigsten technischen und rechtlichen Fragen rund um Maschinenschutzscheiben.
Kontakt
Sie wissen nicht, welche Scheibe oder welche PC-Dicke Ihre Maschine braucht? Wir beraten Sie technisch fundiert und normkonform – kostenlos und unverbindlich.
